DLR型耐高温立式多级泵

DLR型耐高温立式多级泵

流量：4.85 ~ 200m³/h

扬程：21.5-239m

效率：50%-75%

泵重：21-165kg

电机功率：3.5-160kw

汽蚀余量：2.1-5.5m

价格：0.62-5.97万

DLR立式管道热水多级泵采用了国际推荐使用的高效节能产品IS型泵的水力模型，系立式、单吸、多级、分段式结构离心泵，适用于城镇供水和集中供热系统。用

获取报价销售热线：0731-88192288

水泵选型| 服务支持

产品概述

DLR立式多级泵系一种立式、单吸、多级、分段式结构离心泵，采用了国家推荐使用的高效节能产品IS型水泵的水力模型，产品具有结构紧凑，噪音低，占地面积小等优点，产品执行JB/T2727-93 《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

DLR立式多级泵可输送介质温度在80℃-150℃之间的热水，适用于冶金、化工、纺织、木材加工、造纸等锅炉高温热水增压循环输送；城市住房采暖热水循环用泵；城镇高层建筑供水及集中供热系统、消防系统、空调系统、工矿企业供水系统等。安装方式为立式安装，泵的螺杆把进水段、中段、出水段夹紧联成一体，水泵每一级装一个叶轮、一个导水叶，轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑，轴封采用软填料或机械密封，主要用于城镇高层建筑供水及集中供热系统、消防系统、空调系统、工矿企业供水系统等。DLR立式多级离心泵是我公司利用先进的技术力量、丰富的生产经验和完善的检测手段，采用计算机设计和优化处理制造而成，保证了水泵运行稳定，质量可靠。

DLR型立式管道热水多级泵结构型式与特点：

DLR立式多级离心泵结构图

DLR立式多级水泵安装图

　　DLR型多级离心泵采用立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。吸入口位于泵下部的进水段上，排出口位于泵上部的出水段上，均呈水平方向，泵的出口可根据用户的需要与进口成90°、180°、270°（常规安装时为0°）。泵主要由进水段、中段、出水段、轴承支架、电机支架、叶轮、导叶、轴、轴承、轴套、平衡鼓、平衡套等零件构成。进水段、中段、出水段、导叶、轴承支架形成工作室，轴、叶轮、平衡鼓和轴套组成转子部件。轴向力由平衡鼓平衡，剩余轴向力由上端的向心推力球轴承承受。进水段、中段上分别装有密封环，用以减少高压水漏回进水室。轴上端装有向心推力球轴承、下端装有滑动轴承。滚动轴承用油脂润滑。轴封采用软填料密封，也可与机械密封互换，用平衡室内的压力水进行润滑和冷却。

　　产品特点:

　　1、结构新颖，运行可靠：取消了平衡鼓(盘)，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。

　　2、更少的运行、维修费用：采用可靠的机械密，故障率低，具有更少的运行维修费用。

　　3、运行平稳，噪音低：采用低转速电机，使该系列泵具有运行平稳，噪音低等特点。

　　4、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，极大地减少流动噪音。

　　旋转方向：

　　多级泵由立式电动机驱动，从电动机端看，泵为逆时针方向旋转。

　　主要零件材质：

　　泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。

零件名称	材料	零件名称	材料
进水段	HT250	轴	45
中段	HT250	轴套	HT200
出水段	HT250	密封环	HT200
叶轮	HT250	平衡鼓	HT200
导叶	HT250	平衡套	HT200

　　泵成套范围：成套供应泵和电动机。

产品参数

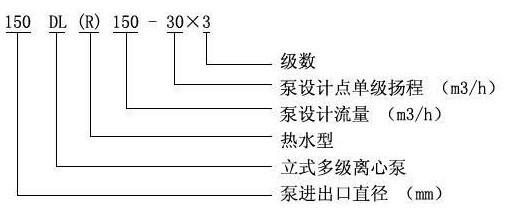

DLR型立式多级泵型号意义：

DLR型立式多级泵技术参数（本数据仅供参考，请以实际订货为准！）：

型号	级数	口径 (mm)	流量 (m3/h)	扬程 (m)	功率 (KW)	转速 (r/min)	汽蚀余量 (m)
40DLR6-12	2	40	6	24	1.5	1480	3.2
	3			36	2.2
	4			48	3
	5			60	4
	6			72	4
	7			84	5.5
	8			96	5.5
	9			108	7.5
	10			120	7.5
	11			132	7.5
	12			144	11
50DLR12.5-12.5	2	50	12.5	25	3	1480	2.2
	3			3.75	3
	4			50	4
	5			62.5	5.5
	6			75	7.5
	7			87.5	7.5
	8			100	7.5
	9			112.5	11
	10			125	11
65DL(DLS)30-15	2	65	30	30	5.5	1480	2.82
	3			45	7.5
	4			60	11
	5			75	15
	6			90	15
	7			105	18.5
	8			120	22
	9			135	22
	10			150	30
80DL(DLS)50-20	2	80	50	40	11	1480	2.2
	3			60	15
	4			80	22
	5			100	30
	6			120	3.5
	7			140	37
	8			160	45
	9			180	45
	10			200	55
100DL(DLS)72-20	2	100	72	40	15	1480	2.8
	3			60	18.5
	4			80	30
	5			100	37
	6			120	37
	7			140	45
	8			160	55
	9			180	55
	10			200	75
100DL(DLS)100-20	2	100	100	40	18.5	1480	2.8
	3			60	30
	4			80	37
	5			100	45
	6			120	55
	7			140	75
	8			160	75
	9			180	90
	10			200	90

关于DLR系列立式多级离心泵的更多参数请直接到水泵选型页面下载智能选型软件或致电：0731-88192288咨询。

服务项目

我们可为您提供的服务项目包括：1.数字化智能排水整体解决方案；2.现场勘测并进行技术交流指导；3.根据用户现场使用工况定制满足需求的一流设计方案；4.提供设计安装图纸，指导安装及调试服务；5.可直接提供安装设备工程服务；6.为用户单位提供产品技术培训；7.对用户现有产品进行技术升级；8.提供7×24小时优质服务。

常见问题

我们生产哪些多级泵？

中联泵业生产各种型号及规格的工业多级离心泵，主要产品有：自平衡多级泵，普通多级泵，化工多级泵，矿用多级泵，多级锅炉给水泵，多级油泵，立式多级泵，多级中开泵，多级消防泵，柴油多级泵等。

不知道该用哪种泵型怎么办？

当您不清楚自己需要使用什么样的多级泵，或者选型不准确的话，在后续使用过程中会产生很多问题，要么选小了无法满足使用需求，要么选大了费电费油增加使用成本，所以您只需要告诉我们使用参数，我们会根据工况为您选择最合适，性价比最高的泵型。

选型和报价需要多长时间？

因为多级泵属于非标定制产品，不同的型号、规格，不同的材质、配置，价格差异也很大，以水泵配件——叶轮为例，不锈钢叶轮就比铸铁叶轮的价格贵几倍。所以，我们需要详细了解您的使用工况，确定出最符合使用需求的泵型，才能给您最终报价。正常情况下，如果相关信息您提供的比较全面的情况下，10分钟内可以报价。

当我需要获取报价时，需要提供哪些信息?

通常情况下，我们提供准确选型及报价，需要您提供：多级泵流量、扬程，现场工作电压、频率，输送介质的温度、PH值、固体颗粒物含量，现场安装条件(卧式安装还是立式安装)、是否有其它特殊要求等信息。如果以上信息您不清楚或者不确定，我们的业务经理会协助您确定了解。

你们的多级泵有现货吗?

多级泵型号和配置种类非常丰富，除了小部分使用需求非常大的常规型号有库存之外，绝大部分多级泵型号是没有现货的，属于定制化产品，我们需要根据您提供的使用参数、输送介质和安装条件等现场工况条件确定多级泵型号和配置之后，才能交付车间下单生产。

产品交货期一般需要多久?

如果是有现货库存的多级泵型号最迟次日可以发货，而定制生产的多级泵型号，则需要根据多级泵的大小、工厂定单排期和项目情况，所需工期有所不同，交货期一般在7-90天之间，如需了解详细情况可随时联系您的业务经理或致电：0731-88192288咨询。
